Панели распределительных щитов

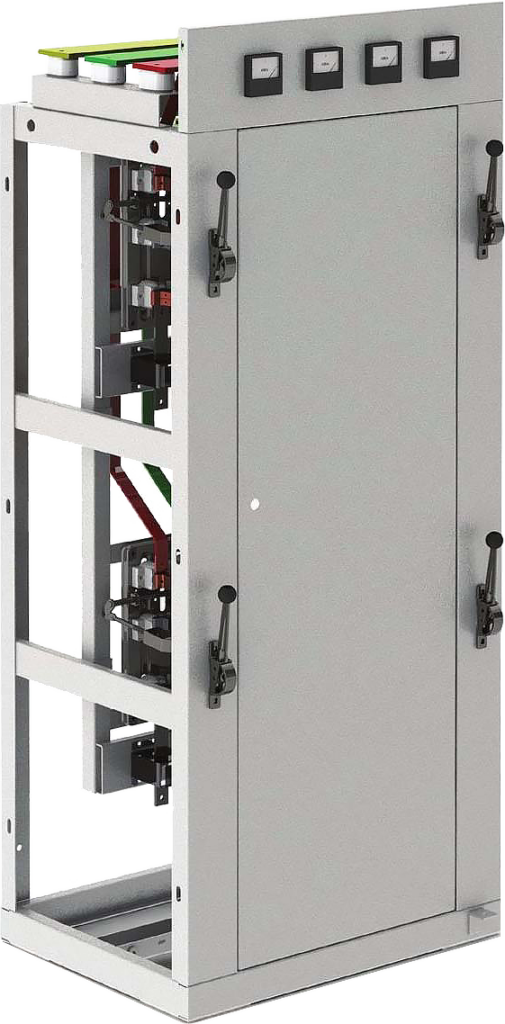

Панели ЩО70
Панели распределительных щитов ЩО-70 (91) предназначены для комплектования распределительных устройств (щитов) напряжением 380/220В переменного тока частотой 50 Гц с глухозаземленной нейтралью, служащих для приема, распределения электрической энергии, защиты от перегрузок и токов короткого замыкания.
Панели ЩО-70(91) представляют собой сборную конструкцию из лист-гнутых профилей с установленными в них коммутационно-защитными аппаратами и электроизмерительными приборами. Имеют степень защиты с фасадной стороны IР20, а с остальных сторон IР00. Обслуживание щитов освещения является односторонним.
Оставьте контакты
Для расчета цены, заполните опросный лист
Условия эксплуатации панели ЩО-70
- Климатическое исполнение: У;
- Категория размещения: 3 по ГОСТ 15150-69;
- Высота над уровнем моря: 1000м;
- Температура окружающего воздуха: от -40°С до +40°С;
- Относительная влажность воздуха: 80%;
- Окружающая среда не взрывоопасная, не содержащая агрессивных газов и паров, а также производственной пыли в концентрациях, разрушающих металл и изоляцию или нарушающих работу панелей;
- Рабочее положение вертикальное, допускается отклонение от рабочего положения на 5° в любую сторону.
Типы распределительных щитов серии ЩО-70(91)
- Вводные;
- Линейные;
- Секционные;
- Вводно-секционные;
- Вводно-линейные, с аппаратурой АВР
Во вводных и секционных панелях ЩО-70 в качестве коммутационной и защитной аппаратуры устанавливаются стационарные (не выдвижные) автоматические выключатели серии «ВА» на номинальные токи 1000А, 1600А с электромагнитным приводом и выключатели серии «Электрон» на номинальные токи 1600А, 2500А с электродвигательным приводом. Панели ЩО-70 предусматривают кабельные и шинные вводы. Вводные панели могут комплектоваться щитком учета со счетчиками активной и реактивной энергии при указании в опросном листе.
Панели ЩО-70 линейные комплектуются разъединителями и автоматическими выключателями серии «ВА», «А3700». Аппараты, применяемые в панелях ЩО-70, переднего присоединения. Благодаря наличию между выключателем и сборными шинами разъединителей возможен безопасный осмотр панелей, ревизия, ремонт и защита выключателей.
Панели ЩО70 с автоматическими выключателями могут быть изготовлены также без разъединителей.
Преимущества панелей ЩО-70(91)
- Стоимость подстанции уменьшается на 20—25%;
- Надежность, электро- и пожаробезопасность;
- Отсутствие втычных контактов (стационарно установленные автоматические выключатели более надежны в эксплуатации);
- Отсутствие текстолитовых перегородок между системой шин;
- Простота конструкции и обслуживания;
- Улучшен доступ для осмотра токоведущих частей панелей ЩО-70;
- Вывод автоматического выключателя для производства ремонтных работ осуществляется путем простого отключения разъединителя с видимым разрывом;
- Значительно уменьшены габариты РУНН, за счет конструкции панелей.
