Существуют два наиболее распространённых варианта использования ячеек КРН-IV-10:

1. Установка КРН-IV-10 на границе балансовой принадлежности между потребителем электроэнергии и электросетевой организацией на ответвлении (отпайке) ВЛ 6-10 кВ. При использовании вышеобозначенной схемы легко организуется учёт электроэнергии, переданной потребителю, а также контролируется соблюдение установленной мощности. В случае возникновения аварийных режимов в магистральной линии, КРН-IV-10 защищает электрооборудование потребителя, а в случае развития аварии у потребителя, шкаф КРН-IV-10 сам отключает аварийный участок от общей магистрали, тем самым сохраняя стабильную работу всех остальных потребителей от магистральной линии.

2. Установка КРН-IV-10 в радиальных линиях на границе балансовой принадлежности различных электросетевых организаций на стороне 6 — 10 кВ позволяет осуществлять учёт электроэнергии и мощности в обоих направлениях, и в случае возникновения аварийных ситуаций на линии, запитанной от питающего центра одной электросетевой организации, ячейка КРН-IV-10 производит выделение повреждённого участка линии и восстанавливает питание неповреждённых потребителей аварийной линии, переключая их на питание от другой электросетевой организации.

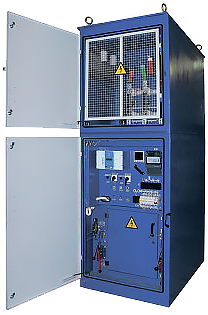

Конструктивно шкаф КРН-IV-10 представляет собой металлическую штампосварную конструкцию, изготовленную из стальных гнутых профилей. Шкаф имеет 4 двери (по 2 двери с противоположных сторон) и является распредустройством двухстороннего обслуживания. По желанию Заказчика, компания «Протон» имеет возможность изготовить корпуса ячеек КРН-IV-10 из оцинкованной стали с применением технологии болтовых и заклёпочных соединений (данный метод изготовления значительно повышает антикоррозийные свойства изделия). Двери расположены на противоположных сторонах шкафа (по две с каждой стороны), что обеспечивает реализацию его двухстороннее обслуживание и свободный доступ к аппаратуре. Обеспечение необходимой герметичности дверей достигается применением уплотнителей по контуру, а также использованием специального замкообразного профиля дверей и стенок. Запирание дверей боковых стенок осуществляется встроенными замками. Также, для более надёжного закрытия, имеются петли для установки навесных замков. При использовании КРН-IV-10 для секционирования воздушных линий, в качестве высоковольтных вводов применяются проходные изоляторы, установленные на крыше с применением битумного герметика.

Шкаф КРН-IV-10 делится на несколько отсеков:

• Релейный отсек (в нём размещена аппаратура управления, измерения, защиты, телемеханики, учёта и сигнализации; также, здесь размещены клеммники и цепи вторичной коммутации)

• Отсек трансформатора собственных нужд

• Отсек коммутационной аппаратуры и сборных шин (ошиновка ячеек КРН-IV-10 выполняется алюминиевыми шинами электротехническими АД31Т; по запросу Заказчика, может быть использована шина медная М1Т)

• Отсек присоединений

Внутри корпуса КРН-IV-10 установлены трансформаторы тока ТОЛ-10, трансформаторы напряжения ЗНОЛ-6(10), трансформатор собственных нужд ОЛС-6(10), вакуумные выключатели ВВ/AST-10-20/1000 УХЛ2, ВВ/TEL-10-20/1000У2 (ISM15, ISM15_Shell), ВВТ-10-20/630У2 и многие другие, ошиновка, проходные клеммники, а также приварены бобышки для подключения заземляющих проводников. Конструкция предусматривает возможность установки до 3-х трансформаторов тока, до 2-х трансформаторов собственных нужд и до 3-х трансформаторов напряжения на номинальное напряжение 6 или 10 кВ. Трансформатор собственных нужд и трансформаторы напряжения защищаются высоковольтными предохранителями.

Сверху корпуса шкафа КРН-IV-10 имеются проушины (или накладные рым-петли) для строповки при проведении погрузочно-разгрузочных операций в ходе транспортировки и монтажных работ.

Ячейка КРН-IV-10 устанавливается на платформу, сваренную из швеллеров, либо на блоки ФБС в вертикальном положении (отклонение по вертикали не должно превышать 5^о; КРН-IV-10 при монтаже перемещать бережно, не бросать, не кантовать). Перед вводом ячейки в работу требуется провести комплекс пуско-наладочных работ и испытаний с последующей выдачей итоговых протоколов.

Корпус ячейки КРН-IV-10 может быть окрашен в любой цвет из таблицы цветов RAL по желанию Заказчика.

Надписи, определяющие назначения шкафа КРН-IV-10, его порядковый номер (в случае, если устанавливается секция КРН-IV-10) и мнемосхема нанесены на фасаде ячейки в соответствии с заполненным Заказчиком опросным листом.

Вся требующая заземления аппаратура внутри ячейки КРН-IV-10 заземлена. Заземление дверей осуществляется гибким проводом. Для присоединения элементов, подлежащих временному заземлению, в нижней части фасадов имеется специально подготовленное место, предназначенное для заземления.

Для защиты оборудования КРН-IV-10 от атмосферных или коммутационных перенапряжений рекомендуется установка нелинейных ограничителей перенапряжения (ОПН) в количестве 2-ух комплектов. По желанию Заказчика, шкаф КРН-IV-10 может быть укомплектован ОПН.

В ячейки КРН-IV-10 устанавливается аппаратура и приборы согласно присланным Заказчиком однолинейным схемам и опросным листам.

Шкафы КРН-IV-10 комплектуются электронагревателями с термореле для создания внутри ячейки температуры и влажности, необходимой для нормальной работы оборудования.

Конструкция КРУН типа КРН-IV-10 обеспечивает механические и электрические блокировки, не допускающие:

• оперирование заземляющими ножами линейного и шинного разъединителей при включенном вакуумном выключателе;

• включение заземлителей при включенном положении ножей разъединителей;

• включение разъединителей при включенных заземляющих ножах;

• открывание дверей отсеков ВН камеры КРН-IV-10 при включенных разъединителях и вакуумном выключателе.
