Внутрицеховые трансформаторные подстанции

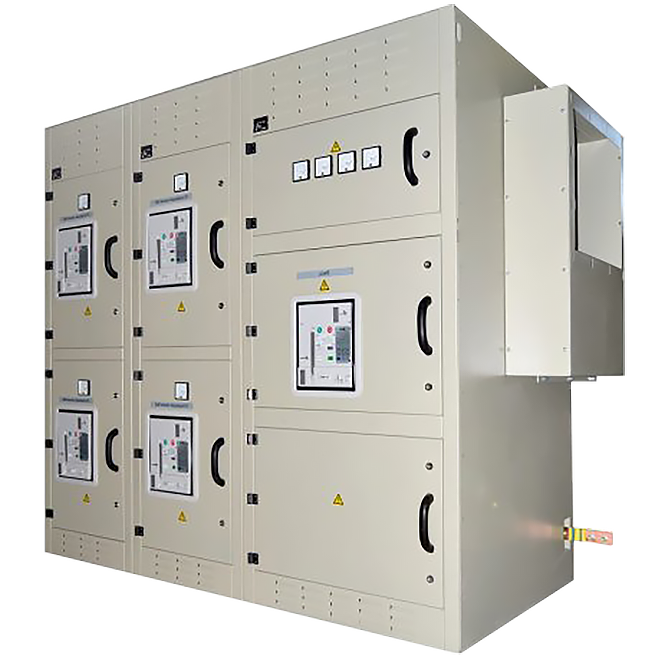

Внутрицеховые КТП-ВЦ
Вутрицеховые КТП-ВЦ – это трансформаторные подстанции, устанавливаемые непосредственно внутри производственных помещений. Обычно такие подстанции включают в себя шкафы ввода высокого напряжения, силовые трансформаторы, шкафы ввода низкого напряжения, шкафы линий отвода и секционные шкафы.
Оставьте контакты
Для расчета цены, заполните опросный лист
Вводы
Подача высокого напряжения на оборудование подстанции выполняется через шкаф ввода высокого напряжения, содержащий специальный выключатель нагрузки. Альтернативный вариант ввода предусматривает использование выключателя нагрузки с предохранительным элементом ВНП. Также возможен «глухой» ввод через короб, закрепляемый на трансформаторе высокого напряжения.
Шкаф высокого напряжения рассчитан на подключение до трех кабелей. Однако при использовании «глухого» ввода допускается подключение лишь одного кабеля. Распределительное устройство состоит из отдельных шкафов, где установлена аппаратура, соединенная согласно электросхеме. В случае однотрансформаторной компоновки в состав распределительного устройства входят шкаф для подключения линий низкого напряжения и шкаф отвода линий
Компоновка
При двухтрансформаторной компоновке внутрицеховая распределительная установка включает два шкафа низкого напряжения, секционный шкаф и линейные шкафы. Шкафы разделяются на блоки выключателей и отсеки с соединительными кабелями и шинами. Отсеки выключателей снабжены автоматическими выключателями, и каждая дверь отсека заблокирована специальным замком с ключом. На дверцах установлены ручные приводы для выполнения операций включения и отключения, сигнальные лампы и элементы управления. В верхней части шкафа размещаются устройства автоматизации и защиты оборудования, а также счётчики электроэнергии.
Для измерения нагрузки на каждой шине применяются специальные амперметры, подключённые к электрической цепи. В линейных и секционных шкафах могут быть установлены однофазные приборы учёта электроэнергии для каждой линии отдельно.
Назначение
Внутрицеховая трансформаторная подстанция может оснащаться силовым трансформатором, имеющим номинальную мощность от 25 до 2500 кВА. Эти станции предназначаются для осуществления приема электроэнергии переменного тока с промышленной частотой равной 50 Гц и напряжением в 10 кВ.
На выходе из трансформаторной подстанции электрический ток имеет напряжение в 0,4 кВ. При необходимости отсеки учета оснащаются системами обогрева.
Подстанции разрешается монтировать до высот в 1000 метров над уровнем моря. Окружающая среда не должна иметь в своем составе взрывоопасных примесей и токопроводящей пыли. Помимо этого атмосфера не должна содержать в своем составе агрессивных примесей, способных разрушить металлические составляющие трансформаторной подстанции. Существует большое количество различных модификаций и моделей внутрицеховых КТП.
Установка и монтаж
Транспортировка КТП осуществляется в виде транспортных блоков, которые упаковываются специальными транспортными чехлами. Допускается осуществление транспортировки без соответствующей упаковки при обеспечении защиты от воздействия атмосферных осадков. Установка оборудования проводится путем монтажа подстанции на специальном основании в соответствии со схемами монтажа, которые прилагаются. После осуществления монтажных работ требуется проверить качество и надежность монтажа, надежность соединения всех токоведущих частей. После этого осуществляется подключение и проверка заземления. Срок службы внутрицеховой КТП составляет в среднем 25 лет. пыли. Помимо этого атмосфера не должна содержать в своем составе агрессивных примесей, способных разрушить металлические составляющие трансформаторной подстанции. Существует большое количество различных модификаций и моделей внутрицеховых КТП.
Как мы работаем
1
2
Анализ ТЗ
Изучаем требования Заказчика, предлагаем альтернативные решения и аналоги комплектующих, способных улучшить стоимость оборудования или его характеристики
3
Коммерческое предложение
Делаем расчет оборудования, оформляем коммерческое предложение, выставляем счет.
4
Договор и поставка
Формируем договор поставки оборудования, доставляем на оговоренных условиях
5
Наладка, запуск оборудования
Налаживаем параметры работы оборудования на объекте, запускаем его в работу.
6
Гарантия
Проводим гарантийное и постгарантийное обслуживание поставленного оборудования.
Хотите, мы бесплатно подберём и рассчитаем для Вас стоимость оборудования?
Вопрос-ответ
Конечно, у нас собстевенное производство, поэтому мы можем производить не стандартные трансформаторы с боковым подключением вводов и выводов высокого и низкого напряжения. Вправо и влево — вверх и вниз, типа НН и ВН и дополнительными опциями!
Сборка любых технических параметров первичной и вторичной обмотки
Производим повышающие и понажающие напряжение заземление тока, большие цеховые, производственные, промышленные и общепромышленные трансформаторы собственных нужд общего назначения внутренней встроенные в помещение ТП и наружной установки закрытого типа.
Выбор из номиналов мощности 25 40 63 100 160 250 400 630 1000 (1 мВа) 1250 (1 25 мВа) 1600 (1 6 мВа) 2500 4000 6300 кВа и напряжением 6 10 35 110 0.4 кВ кВт.
Можем сделать испытание напряжением под заказ, например компоновка новые типовые проекты из аморфной стали или с глухозаземлённой нейтралью каскадные, разделительные, фланцевые с боковыми вводами выводами. Строительство соответствует нормам ПУЭ и ТУ сертификация систем охлаждения.
