Комплектные трансформаторные подстанции

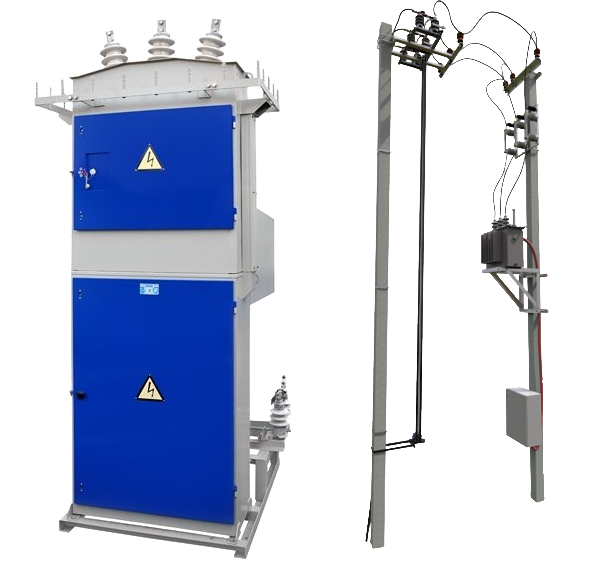

КТП столбового типа
Комплектные трансформаторные подстанции наружной установки в утепленном корпусе типа «сэндвич»
КТПНУ представляет собой трансформаторную подстанцию полной заводской готовности с одним или двумя силовыми трансформаторами в утепленном корпусе типа «сэндвич».
Оставьте контакты
Для расчета цены, заполните опросный лист
Технические характеристики
- КТПНУ используется в энергоснабжении жилищно-коммунальных, и промышленных объектов, а также коттеджных поселков в радиальных и кольцевых схемах распределительных сетей.
- Распределительное устройство низкого напряжения (РУНН) где установлены низковольтные коммутационные аппараты, аппаратура защиты, автоматики и учета электроэнергии.
Условия эксплуатации
Нормальная работа КТПНУ обеспечивается в следующих условиях
Для климатического исполнения по ГОСТ 15150-69;
- УХЛ1: температура окружающего воздуха от -60°С до +40°С;
- Относительная влажность наружного воздуха – до 80%, при температуре +15°С;
- Высота над уровнем моря не более 1000 м;
- Окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих материалы и изоляцию.
КТПНУ не рассчитаны на эксплуатацию:
- В условиях ударов, тряски и вибрации;
- В шахтах;
- На подвижных установках;
- При вводе питания со стороны НН
Описание конструктивной части Конструкция КТПНУ представляет собой каркасно-панельное решение:
стеновые, кровельные панели на основе минерального негорючего утеплителя сэндвич (толщина 50, 80 и 100 мм.), который собирается на металлическом корпусе. Образующаяся теплоизоляция позволяет эксплуатировать КТПНУ при низких температурах и предотвращает образование конденсата внутри отсеков.
Описание распределительного устройства РУ-6(10)кВ Ввод и распределение по стороне ВН выполняется на камерах сборных одностороннего обслуживания производства «ЭЛЕКТРОТЕХНИКА» КСО серии 393 на выключателях автогазовых (ВНА) и/или на разъединителях высоковольтных (РВЗ, РВФЗ), КСО серии 298 на вакуумных выключателях (комплектация осуществляется согласно заказу)
Назначение (тип) ячеек КСО:
- Ввод •Линия отходящая
- Линия на трансформатор
- Секционная с разъединителем (СР)
- Секционная с вакуумным выключателем (СВВ)
- Трансформатор напряжения (ТН)
- Трансформатор собственных нужд (ТСН)
- Панель собственных нужд (ПСН)
- Трансформатор собственных нужд (ТСН)
- СР и Линия отходящая; СР и ТН)
Описание распределительного устройства РУ-0,4кВ РУНН выполняется на базе:
- Щитов одностороннего обслуживания ЩО-70 (10 отходящих линий в базовой комплектации одной секции КТПНУ);
Шкафов распределительных ШР-НН. РУНН включает оборудование (комплектация, марка и производитель оборудования определяется заказом)
- Щитов одностороннего обслуживания ЩО-70 (10 отходящих линий в базовой комплектации одной секции КТПНУ);
- Вводные (секционный) автоматические выключатели типа ВА50, выкатные (выдвижные) автоматические выключатели
- Устройство автоматического включения резервного питания (АВР)
Коммутационные аппараты отходящих линий
- Разъединители-предохранители РПС (ОАО «НВА» Коренево, КЭАЗ) в шкафах типа ЩО-7
- Планочные выключатели разъединители (ППВР): OptiVert ARS (КЭАЗ), ARS (АпаторЭлектро), XLMB (АВВ) в шкафах типа ШРНН
- Автоматические выключатели
- Приборы учета электроэнергии
- Приборы контроля тока и напряжения (вольтметр, амперметры)
- Разрядники вентильные (ограничители перенапряжения)
Технические характеристики
| Тип КТПНУ | Число, мощность трнсф., кВ.А | УВН | Номин. ток трансф.на стороне НН, А | РУНН Номинальный ток РУНН, А | |||
|---|---|---|---|---|---|---|---|
| Номин. напряжение, кВ | Номин. ток предохр., А | Номин. ток трансф.на стороне НН, А | Вводных панелей | Линейных панелей | |||
| КТПНУ-250/6/0,4-03-У1 | 1×250 | 6 | 50 | 360 | 0,4 | 1×400 | Согласно заявке |
| КТПНУ-250/10/0,4-03-У1 | 1×250 | 10 | 31,5 | 360 | 0,4 | 1×400 | Согласно заявке |
| КТПНУ-400/6/0,4-03-У1 | 1×400 | 6 | 80 | 580 | 0,4 | 1×630 | Согласно заявке |
| КТПНУ-400/10/0,4-03-У1 | 1×400 | 10 | 50 | 580 | 0,4 | 1×630 | Согласно заявке |
| КТПНУ-630/6/0,4-03-У1 | 1×630 | 6 | 100 | 900 | 0,4 | 1×1000 | Согласно заявке |
| КТПНУ-630/10/0,4-03-У1 | 1×630 | 10 | 80 | 900 | 0,4 | 1×1000 | Согласно заявке |
| КТПНУ-1000/6/0,4-03-У1 | 1×1000 | 6 | 160 | 1440 | 0,4 | 1×1600 | Согласно заявке |
| КТПНУ-1000/10/0,4-03-У1 | 1×1000 | 10 | 100 | 1440 | 0,4 | 1×1600 | Согласно заявке |
Как мы работаем
1
2
Анализ ТЗ
Изучаем требования Заказчика, предлагаем альтернативные решения и аналоги комплектующих, способных улучшить стоимость оборудования или его характеристики
3
Коммерческое предложение
Делаем расчет оборудования, оформляем коммерческое предложение, выставляем счет.
4
Договор и поставка
Формируем договор поставки оборудования, доставляем на оговоренных условиях
5
Наладка, запуск оборудования
Налаживаем параметры работы оборудования на объекте, запускаем его в работу.
6
Гарантия
Проводим гарантийное и постгарантийное обслуживание поставленного оборудования.
Хотите, мы бесплатно подберём и рассчитаем для Вас стоимость оборудования?
Вопрос-ответ
Конечно, у нас собстевенное производство, поэтому мы можем производить не стандартные трансформаторы с боковым подключением вводов и выводов высокого и низкого напряжения. Вправо и влево — вверх и вниз, типа НН и ВН и дополнительными опциями!
Сборка любых технических параметров первичной и вторичной обмотки
Производим повышающие и понажающие напряжение заземление тока, большие цеховые, производственные, промышленные и общепромышленные трансформаторы собственных нужд общего назначения внутренней встроенные в помещение ТП и наружной установки закрытого типа.
Выбор из номиналов мощности 25 40 63 100 160 250 400 630 1000 (1 мВа) 1250 (1 25 мВа) 1600 (1 6 мВа) 2500 4000 6300 кВа и напряжением 6 10 35 110 0.4 кВ кВт.
Можем сделать испытание напряжением под заказ, например компоновка новые типовые проекты из аморфной стали или с глухозаземлённой нейтралью каскадные, разделительные, фланцевые с боковыми вводами выводами. Строительство соответствует нормам ПУЭ и ТУ сертификация систем охлаждения.
