Ячейки ЯКНО

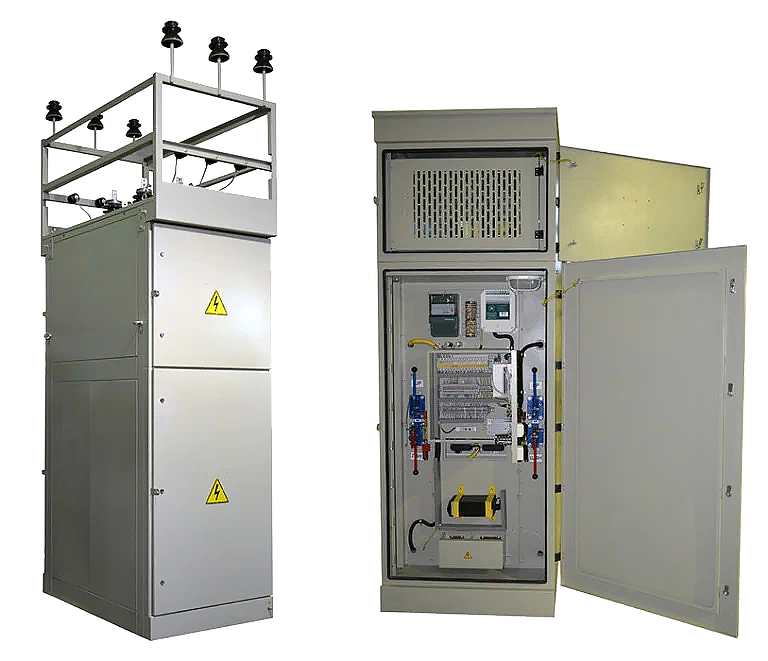

Ячейка карьерная наружной установки отдельно стоящая ЯКНО-6(10) кВ
ЯКНО-6(10) — ячейка карьерная наружной установки отдельно стоящая, предназначена для работы в сетях трехфазного тока напряжением 6-10 кВ частотой 50 Гц и используется для подключения питания и защиты электрооборудования мощных карьерных потребителей.
Оставьте контакты
НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ:
ЯКНО – 6(10) – ХХ – У1
- Климатическое исполнение и категория размещения
- Номер схем главных цепей
- Номинальное напряжение, кВ
- Ячейка карьерная наружного исполнения отдельно стоящая
УСЛОВИЯ ЭКСПЛУАТАЦИИ
Ячейка ЯКНО-6(10) представляет собой пыле-брызгозащищенное изделие и должно эксплуатироваться в следующих условиях:
- интервал температур от плюс 50 до минус 450С (исполнения У1);
- относительная влажность воздуха 80% при температуре окружающей среды 200С;
- высота установки над уровнем моря до 1000 м;
- окружающая среда не взрывоопасная, не содержащая паров кислот, агрессивных газов и токопроводящей пыли в концентрациях, снижающих параметры изделия в недопустимых пределах;
- одиночные удары с ускорением до 3g длительностью от 2 до 20 мс.;
- вибрационные нагрузки в диапазоне частот от 1 до 35 Гц для степени жесткости 1 по ГОСТ 17516;
- рабочее положение ЯКНО-6(10) в пространстве — вертикальное.
Основные технические характеристики
| Наименование параметра | Значение |
|---|---|
| Номинальное рабочее напряжение, КВ | 6 или 10 |
| Номинальный ток, А | 630, 1000 |
| Номинальная частота, Гц | 50 |
| Номинальный ток отключения выключателя, кА | 20 |
| Номинальный ток трансформаторов тока (по заказу), А | 100...600 |
| Ток термической стойкости (для 1=3сек); кА | 20 |
| Ток электродинамической стойкости, кА | 51 |
| Собственное время включения выключателя, С | 0,1 |
| Коммутационная износостойкость выключателя при номинальном токе, циклы ВО | 5*10 |
| Время отключения выключателя с приводом, С, не более | 0,04 |
| Номинальное напряжение электромагнитного привода выключателя, В | ~220 |
