Комплектные трансформаторные подстанции

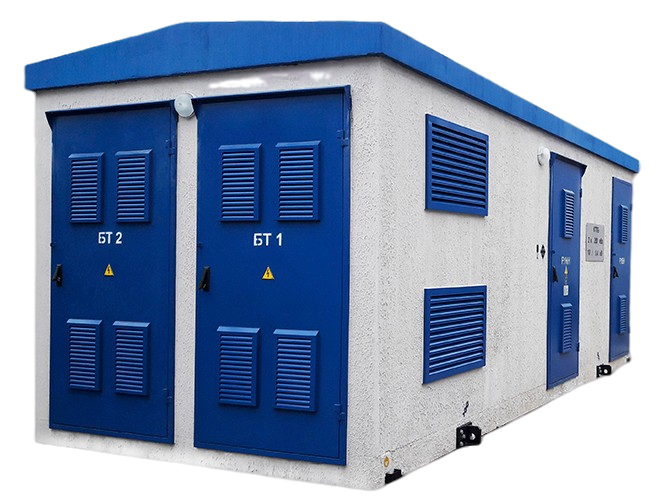

КТП в бетонной оболочке
Блочные комплектные трансформаторные подстанции (БКТП) тупикового и проходного исполнения мощностью от 100 до 1600 кВА на напряжение 6(10)/0,4 кВ трёхфазного переменного тока частотой 50 Гц, производимые ООО «Протон», служат для приёма, преобразования и распределения электроэнергии. Их используют для обеспечения электроэнергией потребителей в таких сферах, как нефтегазовая отрасль, промышленность, сельское хозяйство, а также коттеджные посёлки и зоны индивидуальной застройки
Оставьте контакты
Для расчета цены, заполните опросный лист
Условия эксплуатации
Классификация исполнения подстанции
| Наименование параметра | Ед. изм. | Значение | ||
|---|---|---|---|---|
| Мощность силового трансформатора | кВА | 100-1600 | ||
| оминальное напряжение на стороне ВН | кВ | 6; 10 | ||
| Номинальное напряжение на стороне НН | кВ | 0,4 | ||
| Номинальный ток сборных шин на стороне ВН | А | 630-1000 | ||
| Номинальный ток сборных шин на стороне НН | А | до 3200 | ||
| Ток термической стойкости сборных шин на стороне ВН для РУ: | ||||
| С воздушной изоляцией | кА/2с | 20 | ||
| С элегазовой изоляцией | кА/1с | 20;25 | ||
| Ток электродинамической стойкости сборных шин на стороне ВН для РУ: | ||||
| С воздушной изоляцией | кА | 31,5; 51 | ||
| С элегазовой изоляцией | кА | 51; 63 | ||
| кА/1с | 50; 100 | |||
| Ток электродинамической стойкости сборных шин на стороне НН | кА | 110; 220 | ||
| Уровень изоляции по ГОСТ 1516.1: | ||||
| С маслонаполненным трансформатором | нормальная | |||
| С трансформатором с сухой изоляцией обмоток | облегченная | |||
| Климатическое исполнение по ГОСТ 15150 | У1, УХЛ1 | |||
| Степень защиты по ГОСТ 14254 | IP23 | |||
Габариты КС
| Наименование параметра | Ед. изм. | Значение | ||
|---|---|---|---|---|
| Высота | мм | 1400;1900;2000 | ||
| Ширина, до | мм | 2660 | ||
| Длина, до | мм | 6630 | ||
Габариты бетонной оболочки
| Наименование параметра | Ед. изм. | Значение | ||
|---|---|---|---|---|
| Высота, до | мм | 3200 | ||
| Ширина, до | мм | 2700 | ||
| Длина, до | мм | 6700 | ||
| Масса бетонной оболочки (не более) | ||||
| Оболочка с оборудованием РУВН/РУНН без трансформатора | кг | 20000 | ||
| КС | кг | 12500 | ||
| Маслосборник | ||||
| Для КС 1400 | кг | 1000 | ||
| Для КС 1900 | кг | 1000 | ||
| Срок службы | лет | не мене 25 | ||
Как мы работаем
1
2
Анализ ТЗ
Изучаем требования Заказчика, предлагаем альтернативные решения и аналоги комплектующих, способных улучшить стоимость оборудования или его характеристики
3
Коммерческое предложение
Делаем расчет оборудования, оформляем коммерческое предложение, выставляем счет.
4
Договор и поставка
Формируем договор поставки оборудования, доставляем на оговоренных условиях
5
Наладка, запуск оборудования
Налаживаем параметры работы оборудования на объекте, запускаем его в работу.
6
Гарантия
Проводим гарантийное и постгарантийное обслуживание поставленного оборудования.
Хотите, мы бесплатно подберём и рассчитаем для Вас стоимость оборудования?
Вопрос-ответ
Конечно, у нас собстевенное производство, поэтому мы можем производить не стандартные трансформаторы с боковым подключением вводов и выводов высокого и низкого напряжения. Вправо и влево — вверх и вниз, типа НН и ВН и дополнительными опциями!
Сборка любых технических параметров первичной и вторичной обмотки
Производим повышающие и понажающие напряжение заземление тока, большие цеховые, производственные, промышленные и общепромышленные трансформаторы собственных нужд общего назначения внутренней встроенные в помещение ТП и наружной установки закрытого типа.
Выбор из номиналов мощности 25 40 63 100 160 250 400 630 1000 (1 мВа) 1250 (1 25 мВа) 1600 (1 6 мВа) 2500 4000 6300 кВа и напряжением 6 10 35 110 0.4 кВ кВт.
Можем сделать испытание напряжением под заказ, например компоновка новые типовые проекты из аморфной стали или с глухозаземлённой нейтралью каскадные, разделительные, фланцевые с боковыми вводами выводами. Строительство соответствует нормам ПУЭ и ТУ сертификация систем охлаждения.
