Пункт коммерческого учета

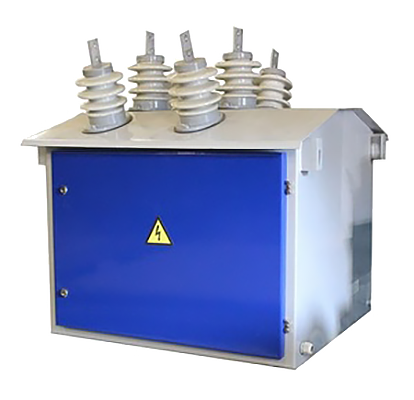

Пункт коммерческого учета ПКУ
Предназначен для измерения и учета активной и реактивной энергии прямого и обратного направления в цепях переменного тока напряжением 6 кВ или 10 кВ частотой 50 Гц на границе балансовой принадлежности между различными субъектами рынка.
Оставьте контакты
Основная комплектация высоковольтного модуля ПКУ 6-10 кВ
(всегда входит в комплект поставки)
- Металлический корпус с порошковым покрытием
- Трансформаторы тока ( ТОЛ / ТЛО / ТЛК / … )
- Трансформаторы напряжения ( 3*ЗНОЛП / НОЛ / НАМИТ )
- Изоляторы ИПУ
- Кронштейн крепления ОПН
- Кронштейн (рама) крепления высоковольтного модуля ПКУ 6-10 кВ на опоре
Дополнительная комплектация высоковольтного модуля ПКУ 6-10 кВ на опоре (входит в комплект поставки при необходимости)
- Ограничитель перенапряжения ОПН
- Рама с предохранителями
- Разъединитель (РЛНД/РЛК)
Основная комплектация низковольтного модуля ПКУ 6-10 кВ
(всегда входит в комплект поставки)
- Щит металлический IP54
- Жгут соединительный
- Счетчик электроэнергии (Меркурий / Энергомера / ПСЧ / СЭТ / Альфа / Миртек …)
- Колодка испытательная КИ пломбируемая
- Автоматический выключатель защиты цепей напряжения в пломбируемом боксе
- GSM модем ( IRZ / Teleofic )
Дополнительная комплектация высоковольтного модуля ПКУ 6-10 кВ на опоре (входит в комплект поставки при необходимости)
- Обогрев
- Датчик открытия двери
- Освещение
Преимущества пунктов коммерческого учета ПКУ-10(6)-У1
- Так как ПКУ-10(6)-У1 обычно располагается под открытыми небом, то одной из проблем является возникновение конденсата внутри корпуса оборудования. Этот вопрос решен и конструктив корпуса своевременно отводит влагу наружу.
- Несмотря на то, что степень защиты ПКУ — IP54, со временем прокладочные резинки под изоляторы ссыхаются и начинают пропускать осадки внутрь — это часто приводит к выходу из строя оборудования. Эта проблема также решена, путем изменения конструктивных особенностей корпуса (край отверстий приподнят вверх и это позволяет избежать попадания осадков внутрь)
- ПКУ имеет колодки для опломбирования цепей учета. Это обеспечивает защиту от хищения электроэнергии.
- ПКУ имеет ограничители перенапряжения (разрядники).
- ПКУ комплектуется любыми счетчиками по желанию заказчика.
- Толщина корпуса пункта коммерческого учета ПКУ-10(6) составляет 1,5 — 2 мм
- Окраска порошковая, цвет серый (RAL 7035) или синий (5010)
Основные технические характеристики
| Наименование параметра | Значение |
|---|---|
| Номинальное напряжение (кВ) | (6)10 |
| Исполнение | навесное |
| Вентиляция | естественная |
| Вес (кг) | 27 |
| Степень защиты | IP54 |
| ГОСТ | ГОСТ 1282-88 |
| Сертификат | № РОСС RU.AB24.H05716 |
| Гарантия | 12 месяцев |
| Класс точности трансформаторов тока | 0,2; 0,2S; 0,5; 0,5S |
| Класс точности трансформаторов напряжения | 0.2; 0,5 |
| Класс точности счетчика | 0,2; 0,2S; 0,5; 0,5S |
| Наибольшее рабочее напряжение, кВ | 7,2 (12) |
| Номинальный ток первичных цепей, А | 5, 10, 15, 20, 30, 40, 50, 75, 100, 150, 200, 300, 400, 600 |
| Номинальный ток вторичных цепей, А | 5 |
| Номинальная частота, Гц | 50 |
